Износостойкая термопара: полный обзор шести типов защитных гильз и типовых областей применения

В таких промышленных условиях, как котлы с циркулирующим кипящим слоем (ЦКС), барботажные котлы, нефтехимические установки, системы угледоставки, производство цементного клинкера и огнеупорных материалов, измерительное оборудование постоянно подвергается воздействию высокоэрозионных и абразивных сред. Обычные термопары быстро выходят из строя изза износа защитной гильзы, что приводит к погрешностям измерений и даже к остановке производства. Износостойкая термопара – это профессиональное решение, созданное специально для решения данной проблемы. Данная серия использует высокопрочные защитные гильзы и различные технологии поверхностной модификации, что позволяет эффективно измерять температуру в потоках сыпучих материалов и пылегазовых смесей. В котлах ЦКС фактический срок службы такой термопары превышает один год, что значительно сокращает затраты на обслуживание и частоту остановок оборудования.

В этой статье мы подробно разберём шесть типов износостойких защитных гильз, их технические характеристики и типичные сферы применения, чтобы помочь вам выбрать оптимальный вариант для ваших условий эксплуатации.

Оглавление

Общее описание износостойкой термопары

Подробное описание шести типов защитных гильз

2.1 Износостойкий жаропрочный сплав

2.2 Композитный литой износостойкий сплав

2.3 Ионно-имплантированный карбид вольфрама

2.4 Композитная керамическая гильза

2.5 Наплавка износостойкого слоя

2.6 Напыление износостойких частиц

Типовые области применения износостойких термопар

Рекомендации по выбору и индивидуальные решения

1. Общее описание износостойкой термопары

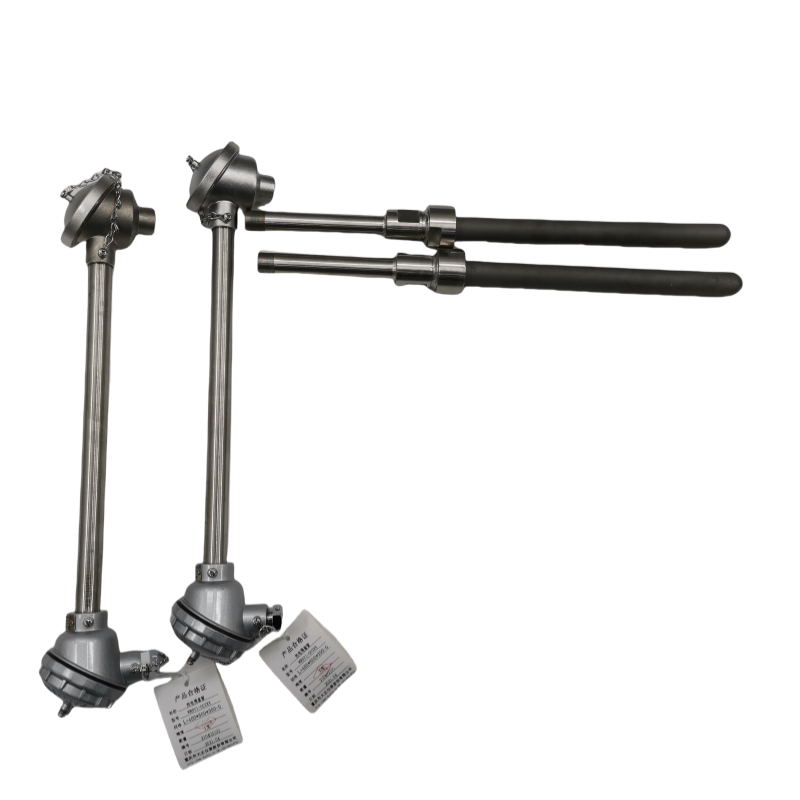

Износостойкая термопара – это средство измерения температуры, специально разработанное для промышленных сред с интенсивным абразивным износом и высокой эрозионной нагрузкой. Её ключевое преимущество заключается в способности сохранять стабильную точность измерений в условиях длительного воздействия твёрдых частиц благодаря дифференцированному выбору материала гильзы и методам поверхностной обработки. По сравнению с обычными термопарами, износостойкие модели не только служат дольше, но и сокращают простои производства, связанные с частой заменой оборудования, что является важным фактором повышения общей эффективности оборудования (OEE).

В зависимости от рабочей температуры и интенсивности износа предлагаются различные варианты защитных гильз. Шесть описанных ниже типов охватывают широкий температурный диапазон от 0 до 1200°C и учитывают требования к твёрдости, ударной вязкости и коррозионной стойкости.

2. Подробное описание шести типов защитных гильз

2.1 Износостойкий жаропрочный сплав

Гильза из износостойкого жаропрочного сплава для износостойкой термопары изготавливается из специального сплава, выплавленного в вакууме, методом ковки и цельного сверления. Благодаря этой технологии материал имеет плотную структуру, минимальное количество дефектов обработки, высокую прочность при высоких температурах и превосходную окислительную стойкость. Данный тип подходит для условий с экстремально высокими температурами и интенсивным износом. Рабочий диапазон – 800–1200°C. Несмотря на относительно высокую стоимость, его комплексные характеристики незаменимы в сверхвысокотемпературных средах.

2.2 Композитный литой износостойкий сплав

Это наиболее широко применяемый тип защитных гильз. Изготавливается на основе жаропрочного сплава с добавлением износостойких частиц методом точного литья, не требует последующей механической обработки. Гильза обладает высокой твёрдостью, устойчивостью к окислению и отличным соотношением цены и качества. Рабочий диапазон – 800–1200°C. Идеально подходит для крупносерийного применения, например, в больших котлах ЦКС и цементных вращающихся печах.

2.3 Ионно-имплантированный карбид вольфрама

Технология ионной имплантации карбида вольфрама наносится на основу из нержавеющей стали, создавая поверхностный слой толщиной 0,5–1,5 мм с высокой твёрдостью. Структура «твёрдая снаружи – вязкая внутри» обеспечивает износостойкость поверхности и сохранение вязкости основы, а также хорошую коррозионную стойкость. Поверхность гильзы отличается высоким качеством, минимальный диаметр может достигать φ8 мм, что подходит для ограниченного монтажного пространства. Рабочий диапазон – 0–800°C. В углеразмольных мельницах ТЭС срок службы достигает 2 лет, что делает этот тип идеальным выбором для систем угледоставки в углехимии.

2.4 Композитная керамическая износостойкая гильза

Данная гильза изготавливается на основе нержавеющей стали с комбинированием керамики методом горячего экструдирования и эластичного заполнения. Конструкция проста, стоимость низкая. Подходит для средних и низких температур при умеренном износе. Рабочий диапазон – 0–800°C. Рекомендуется для применений, где важна экономия, но требуется определённый уровень износостойкости.

2.5 Наплавка износостойкого слоя

На поверхность нержавеющей стали наплавляются карбиды или другие износостойкие материалы, что значительно повышает твёрдость. Применяется при локальном сильном износе, толщина и зона наплавки могут быть скорректированы по требованию.

2.6 Напыление износостойких частиц

На поверхность нержавеющей стали наносится покрытие из комбинации износостойких частиц. Однако данный метод отличается сложностью изготовления и меньшей надёжностью, поэтому в настоящее время постепенно выводится из употребления и применяется лишь в определённых некритичных случаях.

3. Типовые области применения износостойких термопар

Благодаря разнообразию защитных гильз, износостойкая термопара находит применение в следующих отраслях и оборудовании:

Котлы с циркулирующим кипящим слоем – измерение температуры слоя, контроль температур на входе и выходе циклонов; это наиболее отработанная область применения.

Цементные вращающиеся печи – мониторинг температуры головки, хвоста печи и подогревателя для обеспечения стабильности процесса обжига клинкера.

Нефтехимия – измерение температуры в установках каталитического крекинга и реакторах с твёрдыми частицами, работающих в агрессивных средах.

Системы угледоставки в углехимии – контроль температуры в углеразмольных мельницах, питателях и пневмотранспортных трубопроводах; особенно эффективна гильза с ионно-имплантированным карбидом вольфрама.

Огнеупорные материалы и клинкер – измерение температуры высокотемпературных сыпучих материалов для обеспечения качества продукции и безопасности процесса.

4. Рекомендации по выбору и индивидуальные решения

Для правильного выбора износостойкой термопары необходимо учитывать множество факторов: температуру, давление, твёрдость и скорость частиц, а также монтажные ограничения. Рекомендуется в первую очередь определить рабочий диапазон температур (0–800°C или 800–1200°C), а затем, исходя из интенсивности износа и бюджета, выбрать один из шести описанных типов гильз.

Кроме того, серия поддерживает гибкие варианты монтажа, включая различные типы фланцев (неподвижные, подвижные, приварные) и резьбовые соединения. Диаметр защитной трубы и тип клеммной коробки также могут быть изменены по требованию. Для получения подробной подборочной документации или разработки индивидуального решения под конкретные условия эксплуатации обращайтесь к технической команде производителя – мы предоставим профессиональную консультацию один на один.
